注塑機結構分析及其工作原理

更新日期：2019-03-02 11:00:54

一、注塑機的工作原理?

注塑成型機簡稱注塑機。?

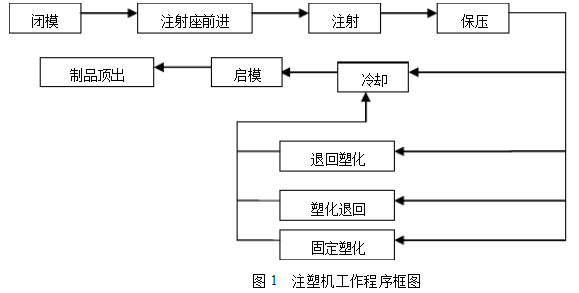

注塑成型是利用塑料的熱物理性質，把物料從料斗加入料筒中，料筒外由加熱圈加熱，使物料熔融，在料筒內裝有在外動力馬達作用下驅動旋轉的螺桿，物料在螺桿的作用下，沿著螺槽向前輸送并壓實，物料在外加熱和螺桿剪切的雙重作用下逐漸地塑化，熔融和均化，當螺桿旋轉時，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺桿的頭部，與此同時，螺桿在物料的反作用下后退，使螺桿頭部形成儲料空間，完成塑化過程，然后，螺桿在注射油缸的活塞推力的作用下，以高速、高壓，將儲料室內的熔融料通過噴嘴注射到模具的型腔中，型腔中的熔料經過保壓、冷卻、固化定型后，模具在合模機構的作用下，開啟模具，并通過頂出裝置把定型好的制品從模具頂出落下。

二、注塑機的分類?

按合模部件與注射部件配置的型式有臥式、立式、角式三種?

 （1）臥式注塑機：臥式注塑機是很常用的類型。其特點是注射總成的中心線與合?？偝傻闹行木€同心或一致，并平行于安裝地面。它的優點是重心低、工作平穩、模具安裝、操作及維修均較方便，模具開檔大，占用空間高度??；但占地面積大，大、中、小型機均有廣泛應用。?

（2）立式注塑機：其特點是合模裝置與注射裝置的軸線呈一線排列而且與地面垂直。具有占地面積小，模具裝拆方便，嵌件安裝容易，自料斗落入物料能較均勻地進行塑化，易實現自動化及多臺機自動線管理等優點。缺點是頂出制品不易自動脫落，常需人工或其它方法取出，不易實現全自動化操作和大型制品注射；機身高，加料、維修不便。?

（3）角式注塑機：注射裝置和合模裝置的軸線互成垂直排列。根據注射總成中心線與安裝基面的相對位置有臥立式、立臥式、平臥式之分：①臥立式，注射總成線與基面平行，而合模總成中心線與基面垂直；②立臥式，注射總成中心線與基面垂直，而合?？偝芍行木€與基面平行。角式注射機的優點是兼?zhèn)溆信P式與立式注射機的優點，特別適用于開設側澆口非對稱幾何形狀制品的模具。

三、注塑機的組成結構分析?

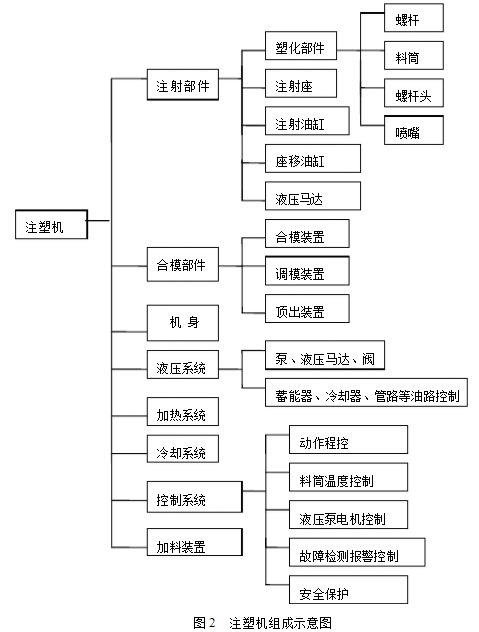

注塑機根據注射成型工藝要求是一個機電一體化很強的機種，主要由注射部件、合模 部件、機身、液壓系統、加熱系統、控制系統、加料裝置等組成。如圖2所示。

（一）注塑部件的典型結構??

1．注射部件的組成? 目前，常見的注塑裝置有單缸形式和雙缸形式，我廠注塑機都是雙缸形式的，并且都是通過液壓馬達直接驅動螺桿注塑。因不同的廠家、不同型號的機臺其組成也不完全相同，下面就對我廠用的機臺作具體分析。?

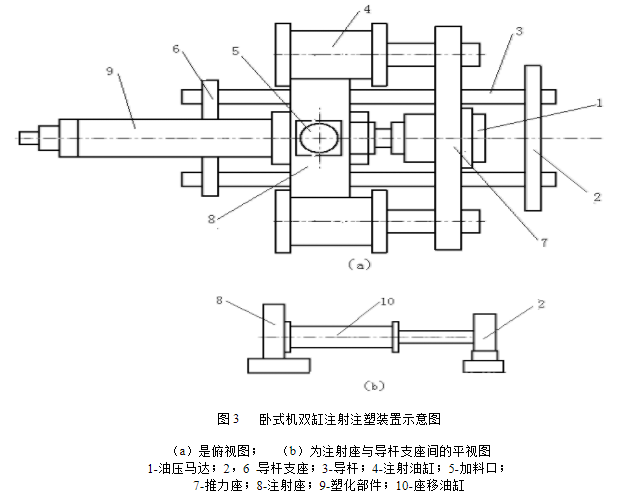

立式機和臥式機注塑裝置的組成圖分別如圖3和圖4。?

工作原理是：預塑時，在塑化部件中的螺桿通過液壓馬達驅動主軸旋轉，主軸一端與螺桿鍵連接，另一端與液壓馬達鍵連接，螺桿旋轉時，物料塑化并將塑化好的熔料推到料筒前端的儲料室中，與此同時，螺桿在物料的反作用下后退，并通過推力軸承使推力座后退，通過螺母拉動活塞桿直線后退，完成計量，注射時，注射油缸的桿腔進油通過軸承推動活塞桿完成動作，活塞的桿腔進油推動活塞桿及螺桿完成注射動作。
